Mapa Isobioclimático de la Espańa Peninsular y Balear ---------------------------------------- Isobioclimatic
Map of Peninsular and Balearic Spain Autores: López Fernández, M. L.1, Marco, R.1, Pińas, S.
1& López F., M. S.2 1 Departamento de Biología Ambiental, Facultad de
Ciencias, Universidad de Navarra. C/ Irunlarrea s/n, 31008, Pamplona 2 Instituto de Estudios Manchegos, C/. Caballeros 3. 13.001,
Ciudad Real. mllopez@unav.es, rmarco@unav.es, sebaspi@hotmail.com, solpfernandez@gmail.com RESUMEN Se
ofrece el Mapa Isobioclimático de la Espańa Peninsular y Balear, con la
distribución de las 72 situaciones bioclimáticas diferentes -Isobioclimas o
Fitotrones Naturales- encontradas en este territorio. Los Isobioclimas son
las unidades bioclimáticas básicas de la nueva clasificación Global
Bioclimatics del Profesor Rivas-Martínez: hacen presentes, aunque no
visibles, las partes diferenciadas ambientalmente dentro de un Bioclima. Los
valores por los que se distinguen los Isobioclimas son climáticos y tienen en
cuenta los datos de las estaciones meteorológicas, además de la topografía y
la orientación. El interés científico de poder cartografiar los Isobioclimas
es muy amplio. Sirve a la Botánica, la Zoología, la Ecología y la
Climatología, pero también se pueden utilizar para las investigaciones de
otras ciencias de la naturaleza, como los programas de estudio y conservación
de la biodiversidad y de los habitats, o la predicción climática para la
obtención de recursos agrícolas y forestales. En
la Introducción se exponen dos conceptos importantes para leer el Mapa de
Isobioclimas: a), qué es un Isobioclima; y b), cómo se estructura la nueva
clasificación bioclimática del Prof. Rivas-Martínez, en base a la cual se ha
realizado el Mapa que presentamos. Después se detalla el proceso histórico
que la elaboración de mapas bioclimáticos ha tenido desde que en 1993 el
Prof. Rivas-Martínez publicara las Bases de su clasificación, hasta 2011, en
que se lleva al 5ş Congreso Internacional de IBS, en Creta, varios trabajos
con apoyo de la Cartografía Bioclimática. Este repaso histórico, con detalle
de los ańos y publicaciones, sirve para demostrar la oportunidad de publicar
un Mapa de Isobioclimas de la Espańa Peninsular y Balear. En

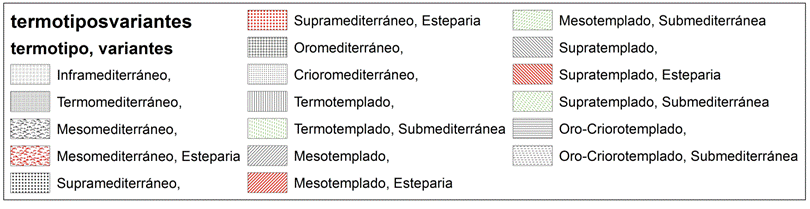

Material y Método, se explica el proceso de elaboración del Mapa y se

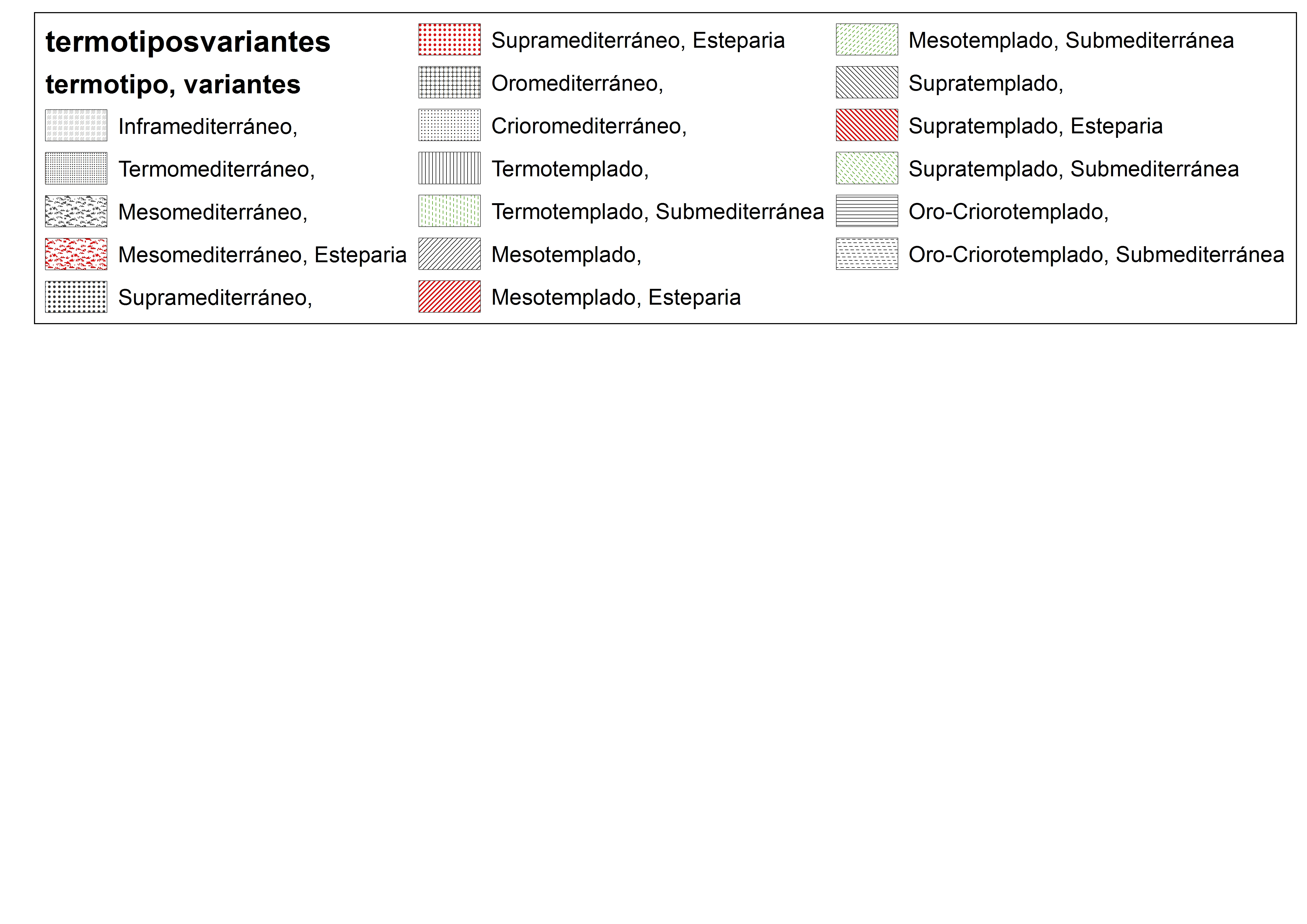

detallan, en 2 tablas, los simbolismos de tramas y de colores, utilizados en
la elaboración del mapa, lo que permitirá una fácil lectura del mismo y de
sus unidades. Los

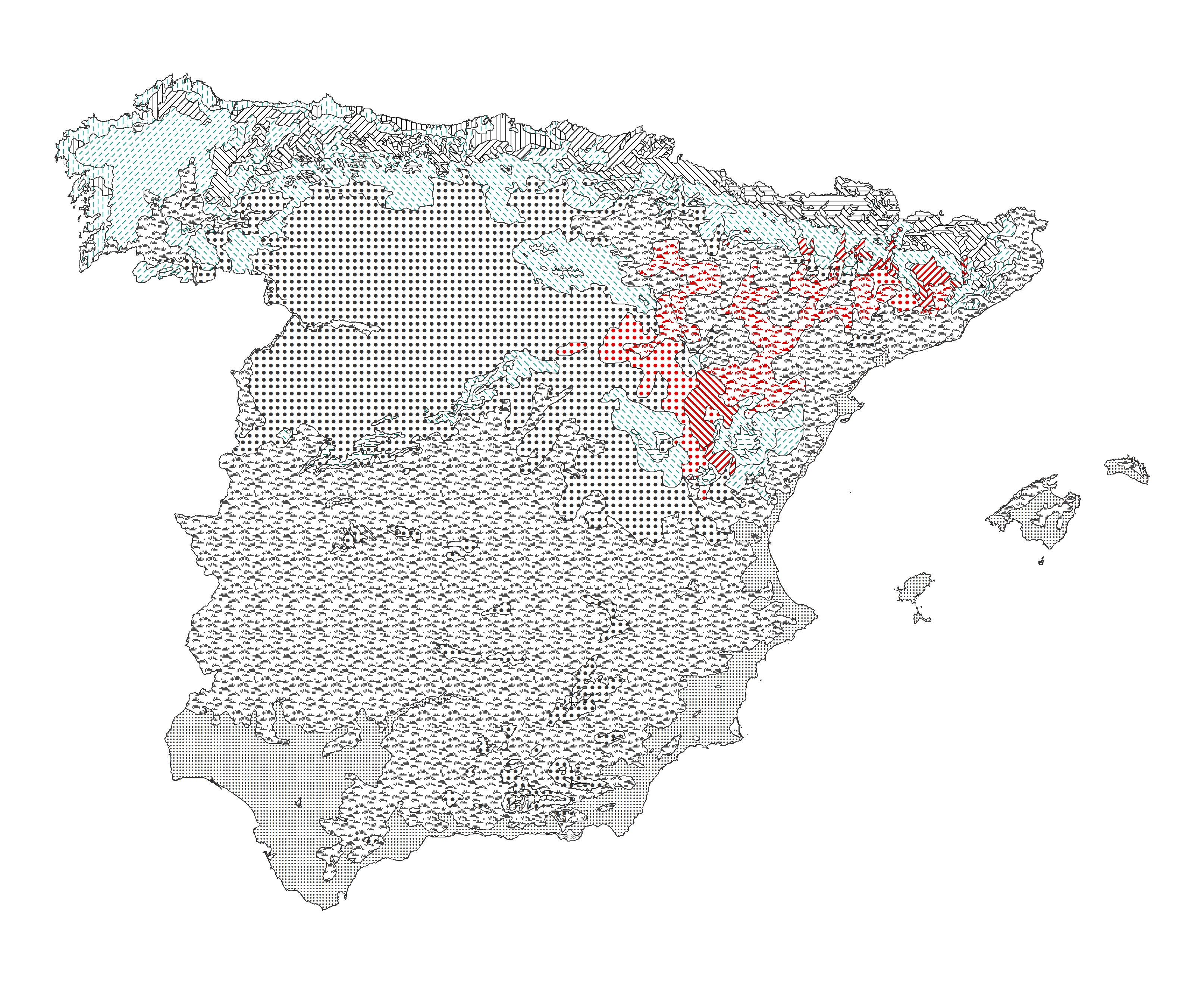

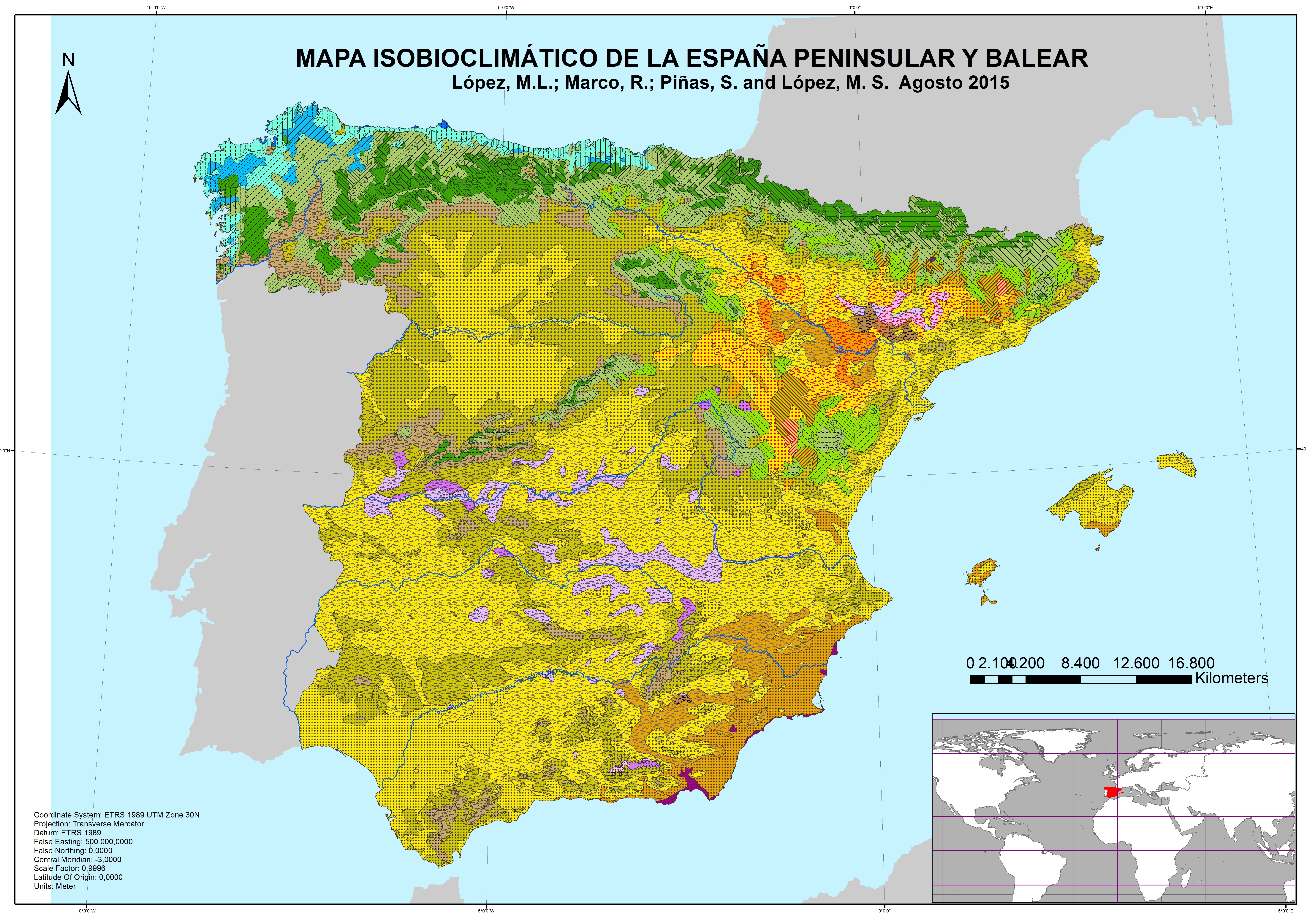

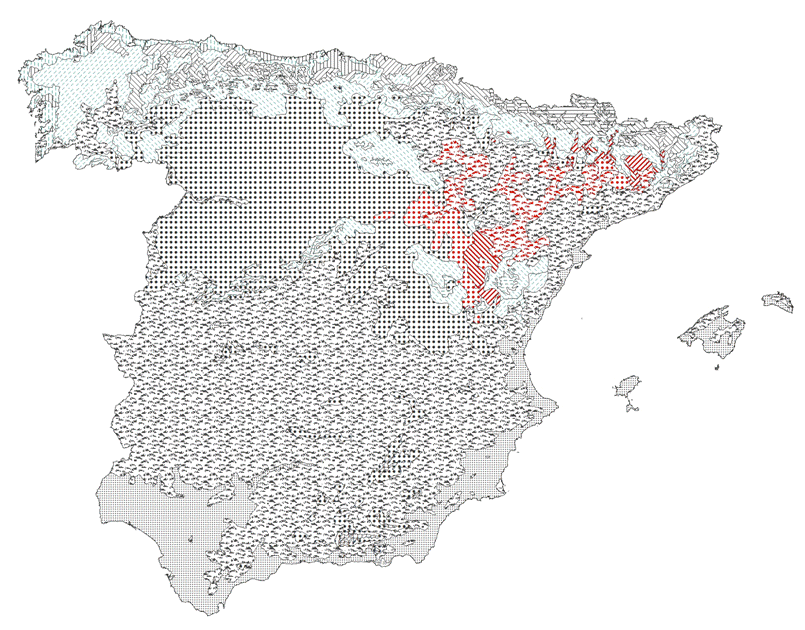

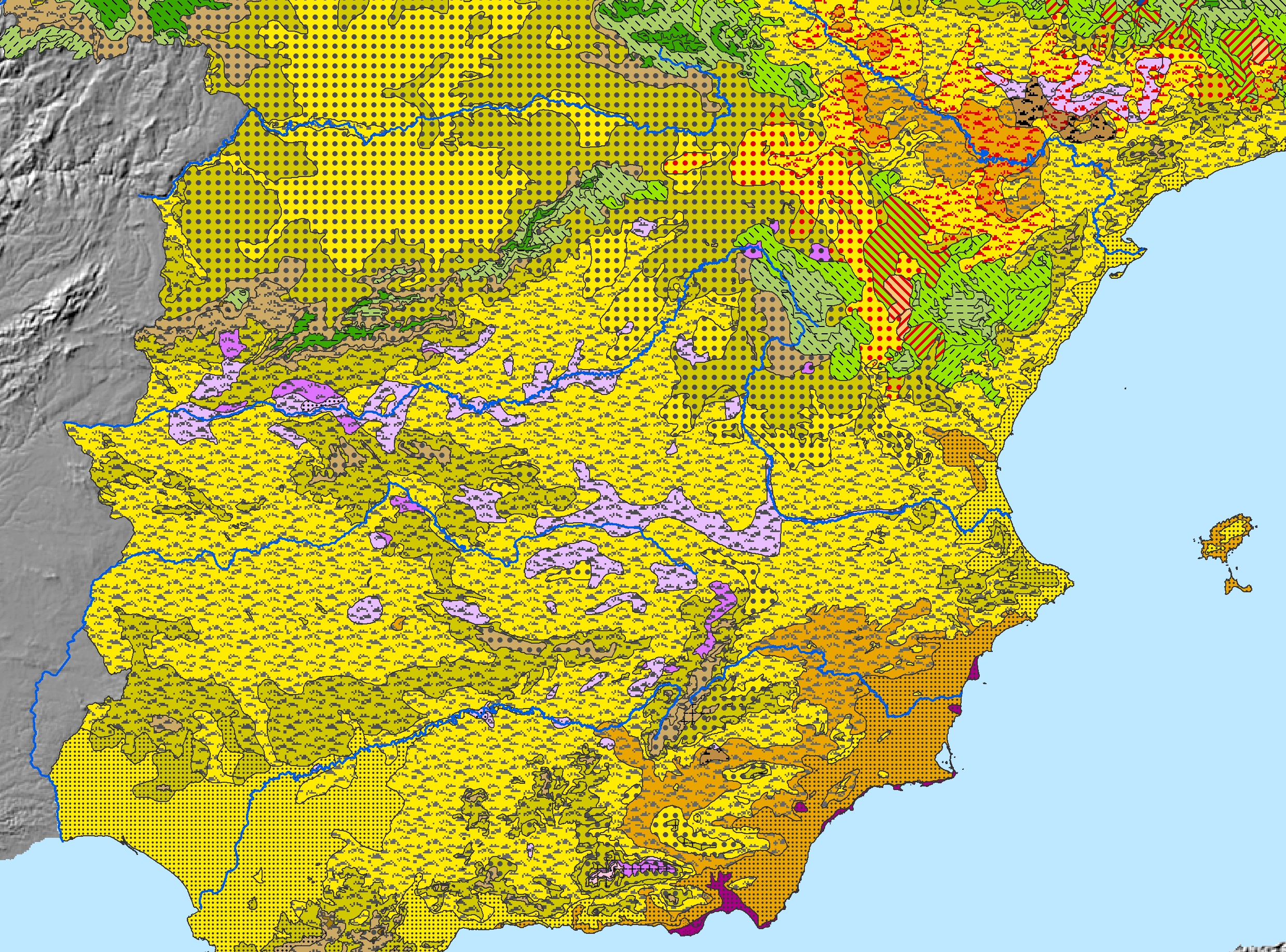

resultados se exponen con tres mapas: uno con las tramas que identifican

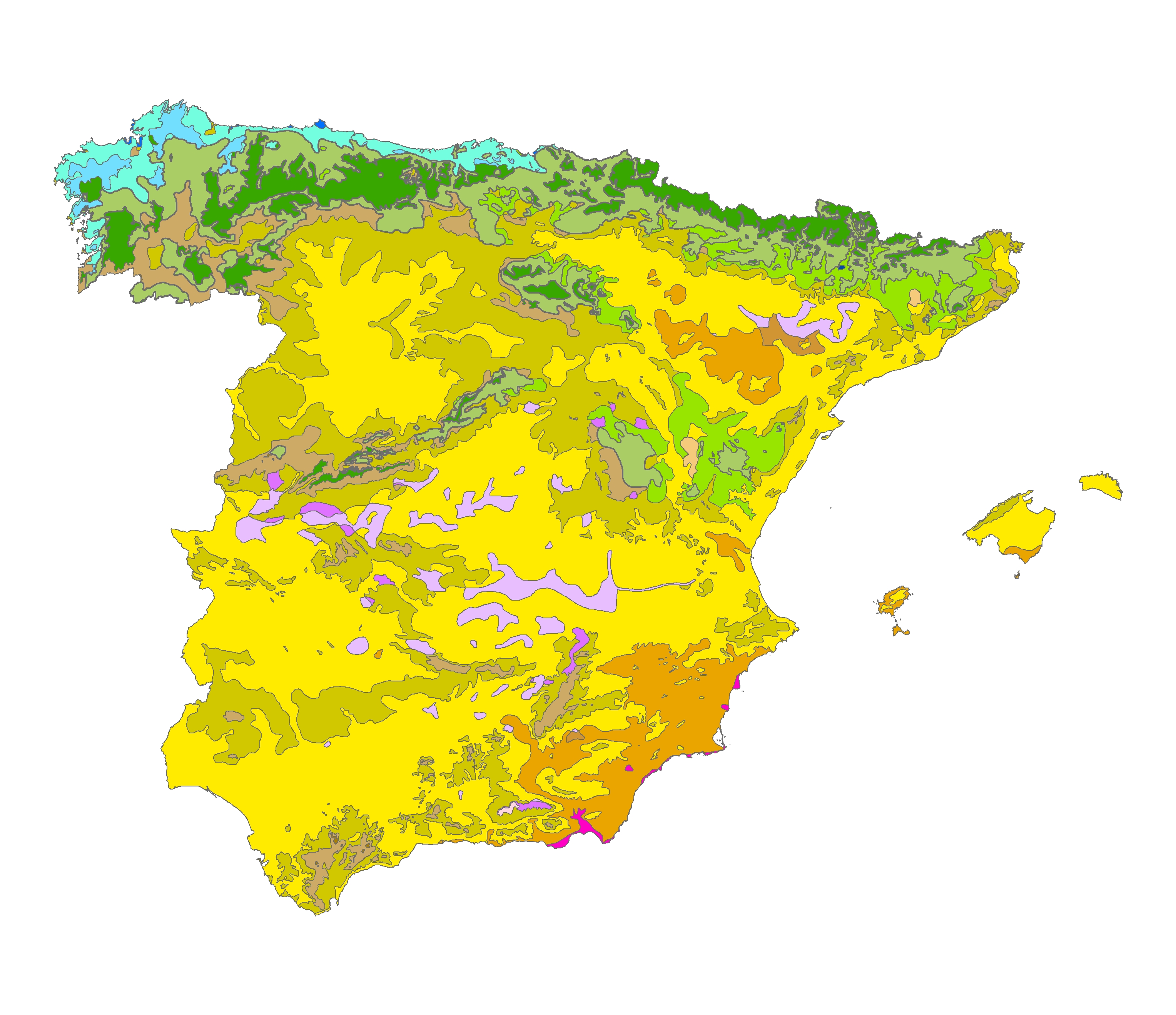

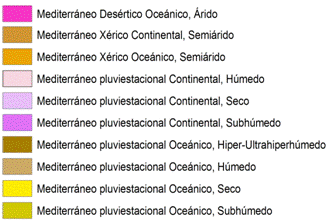

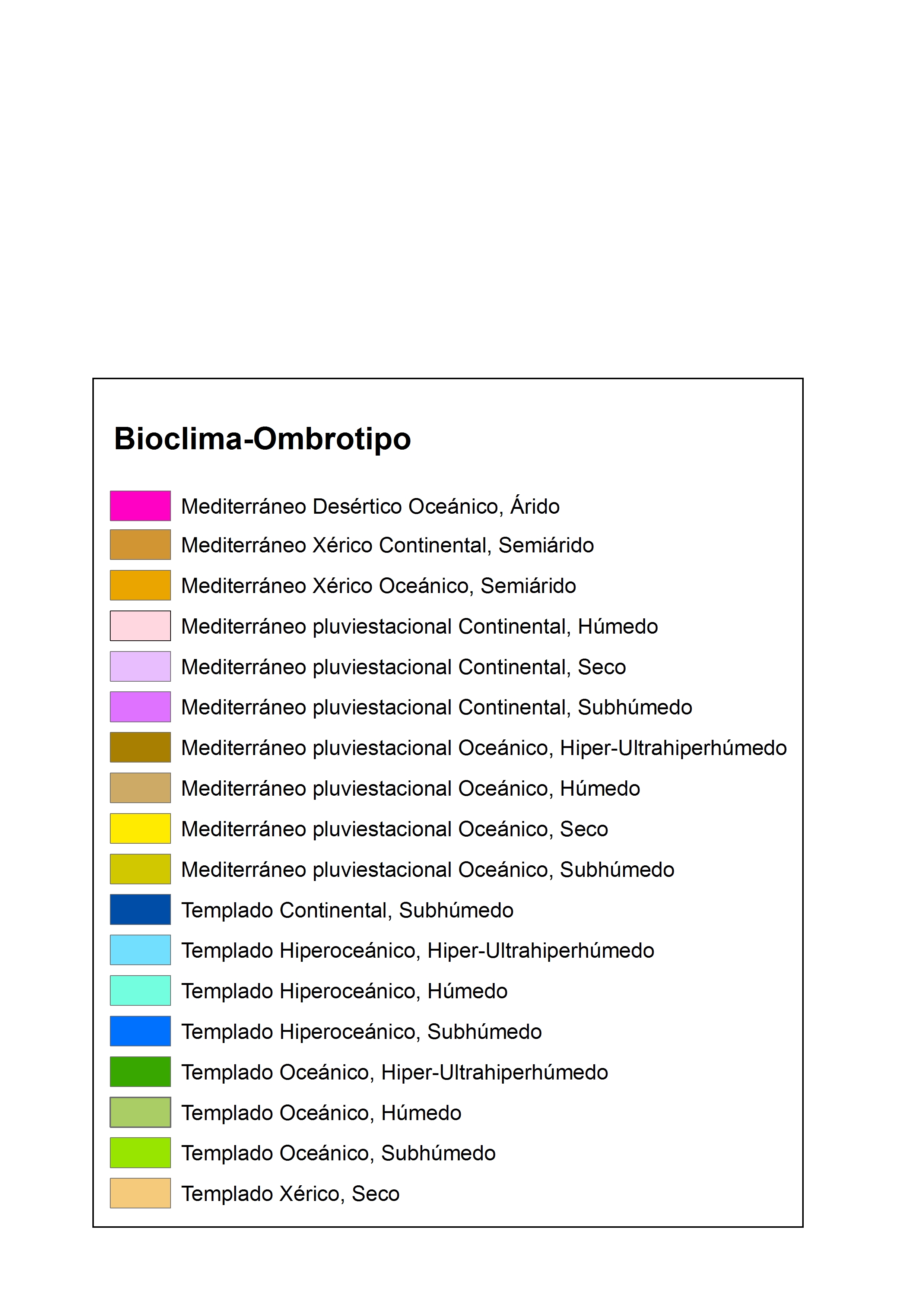

Macrobioclimas, Variantes Bioclimáticas y Termotipos; otro, con los colores

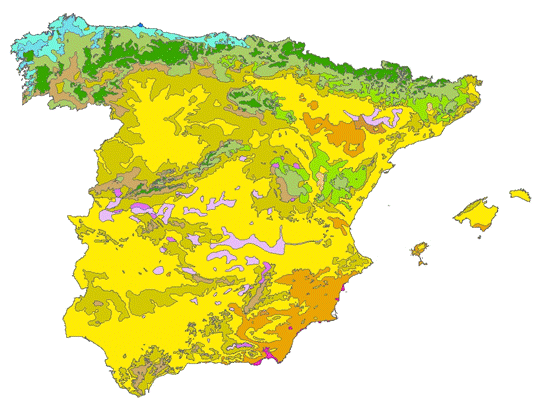

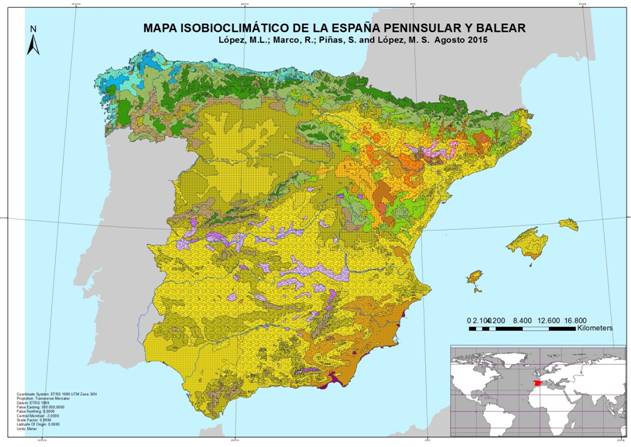

que identifican los Bioclimas con sus diferentes Ombrotipos; y el tercero, el

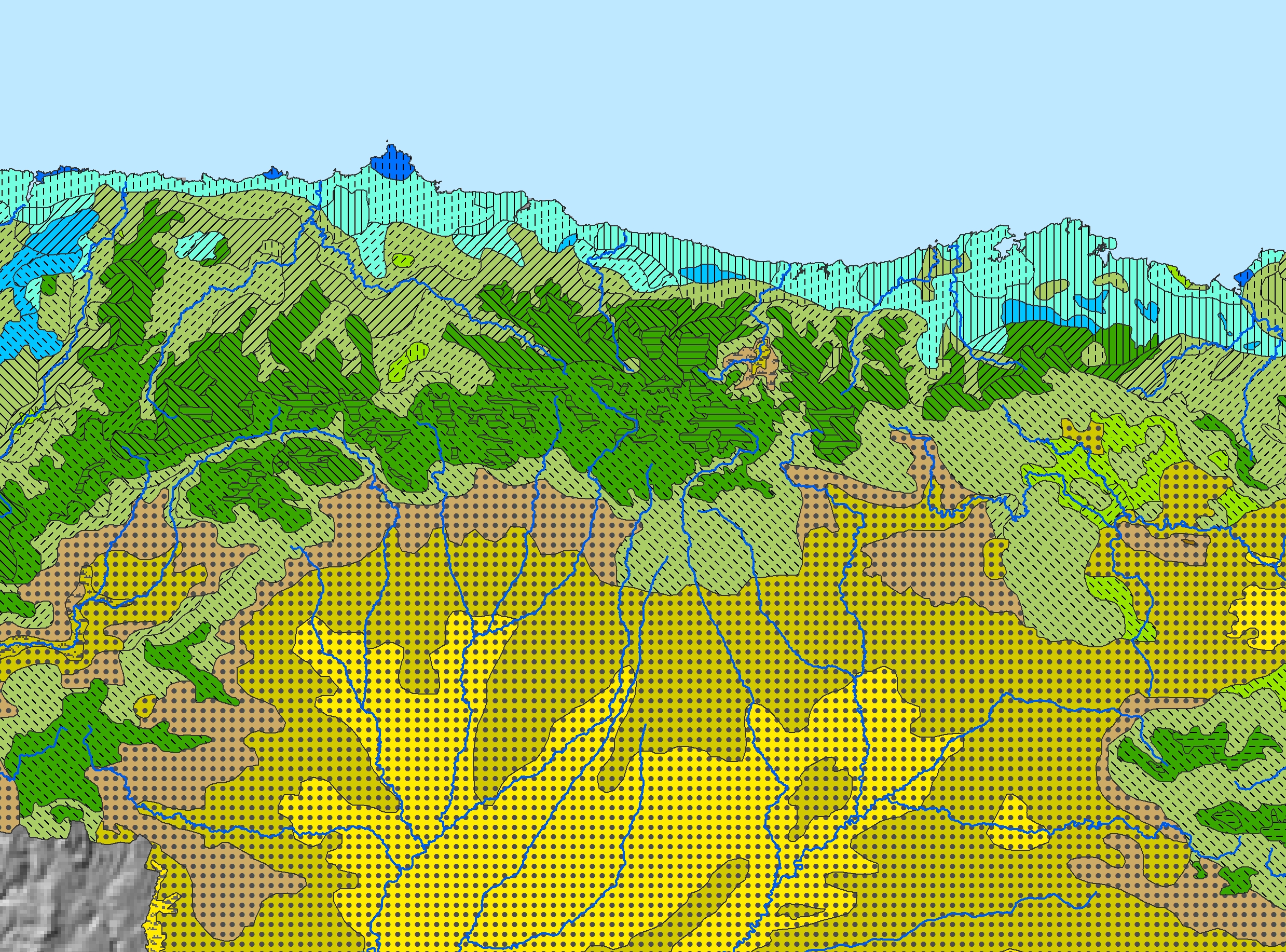

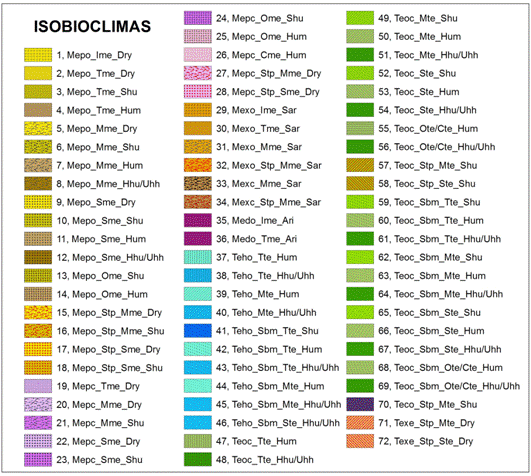

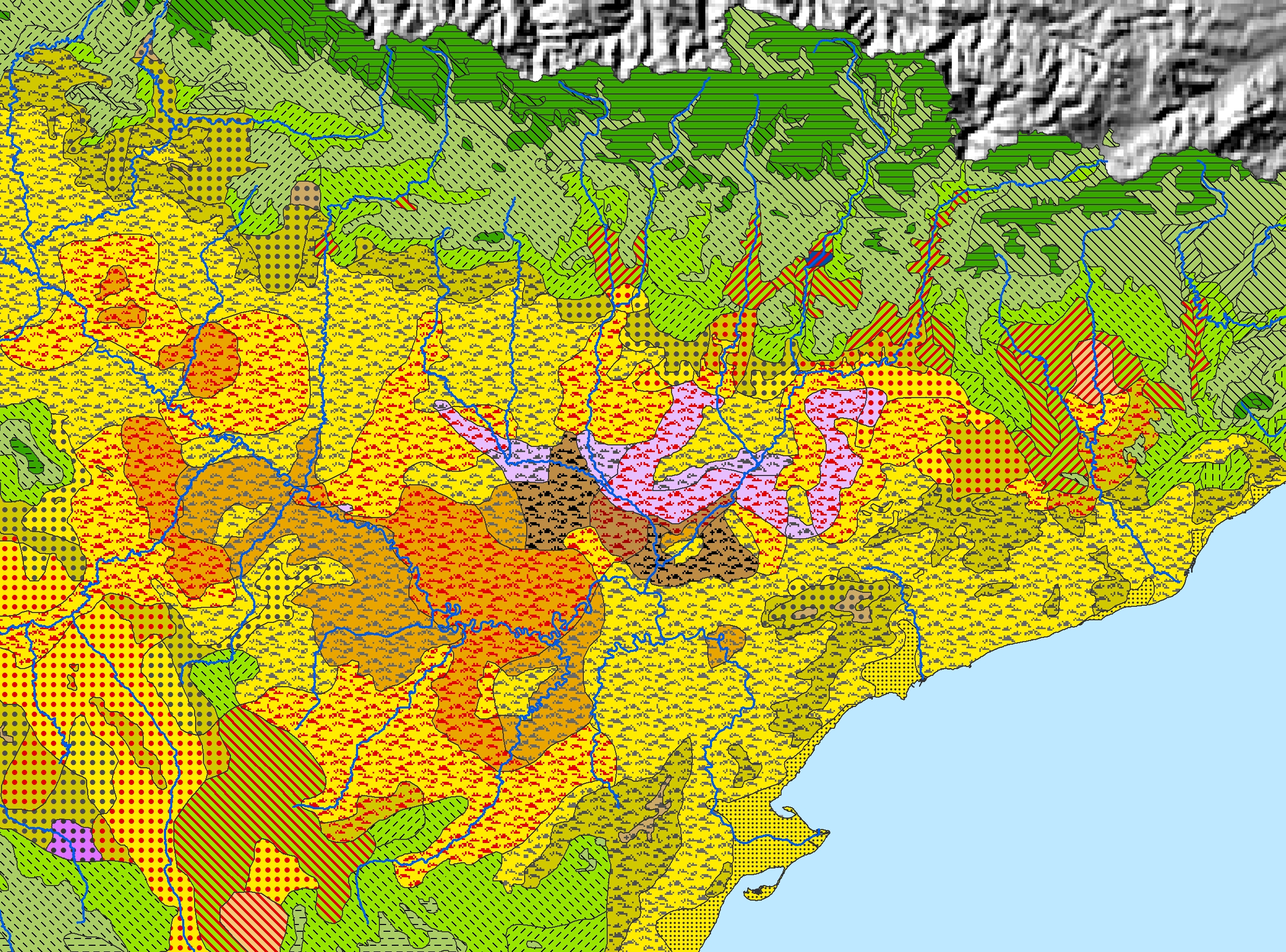

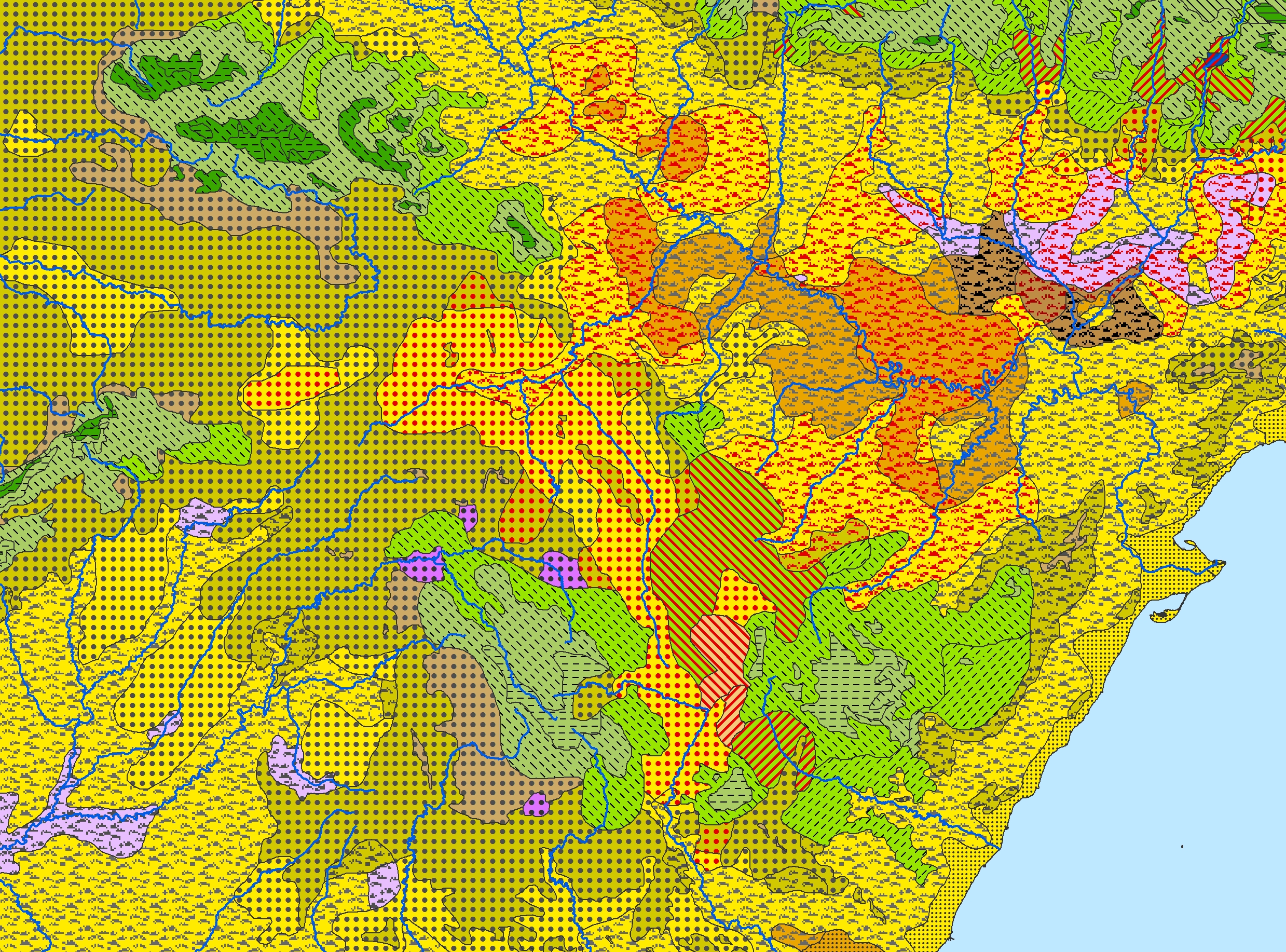

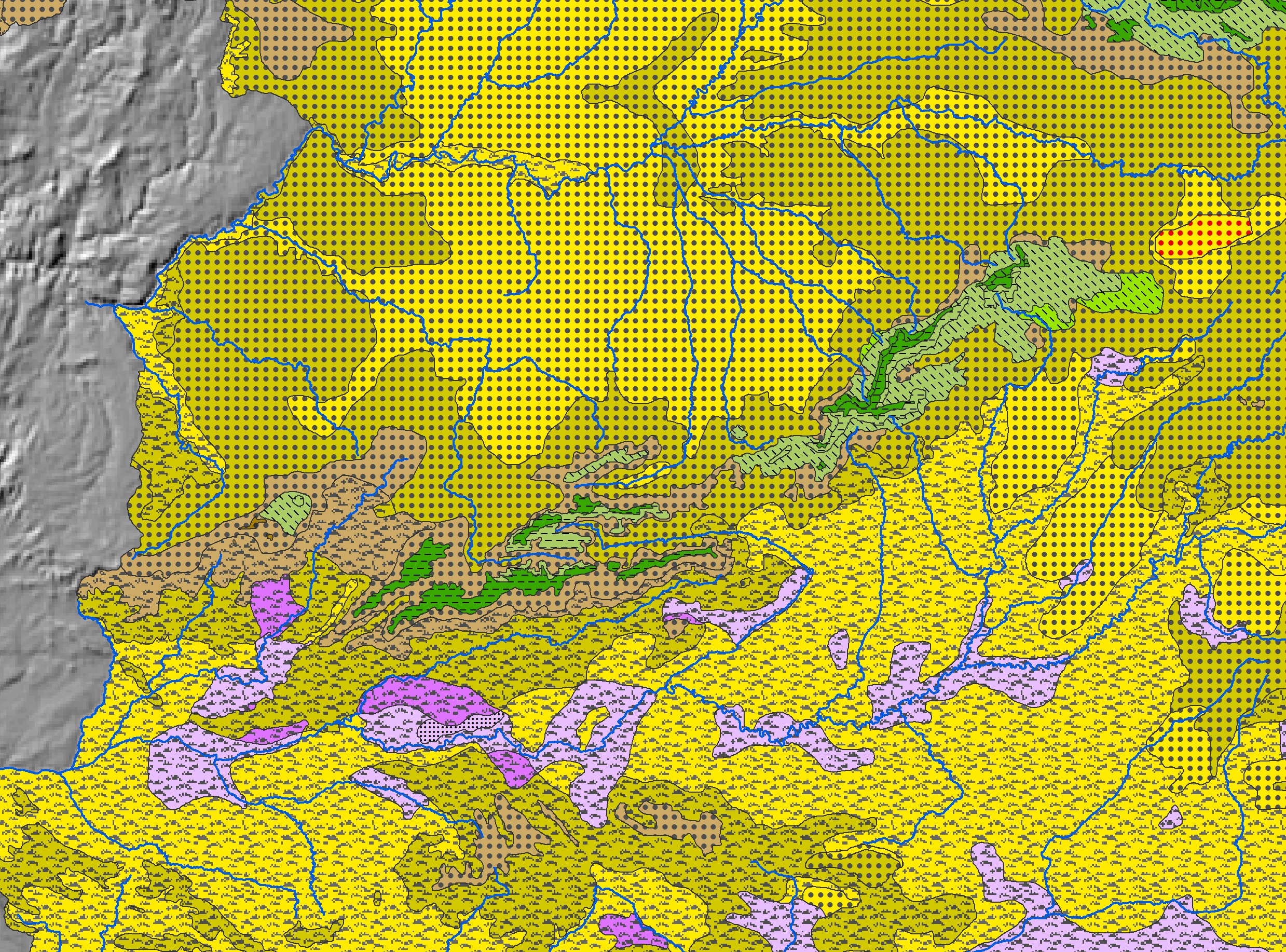

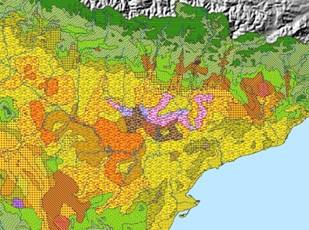

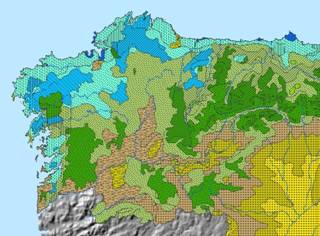

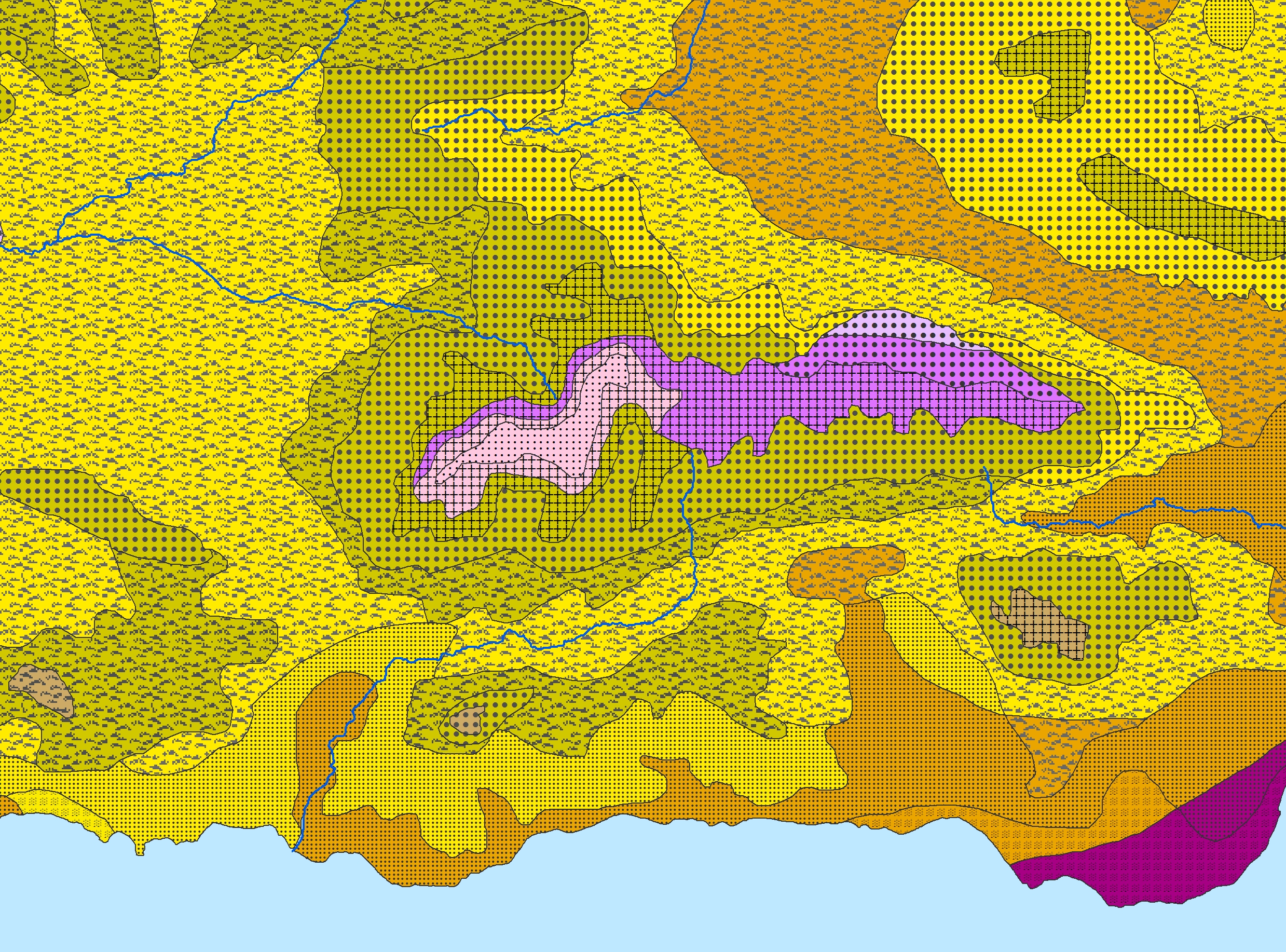

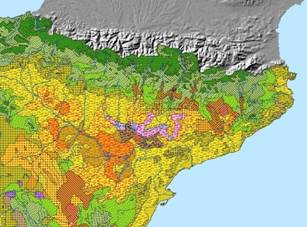

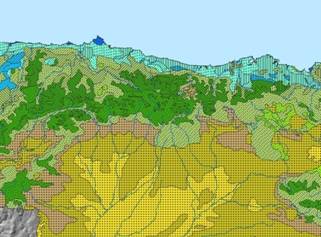

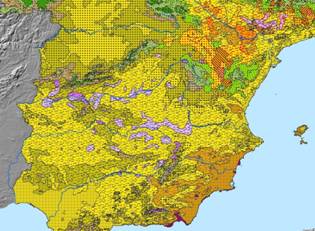

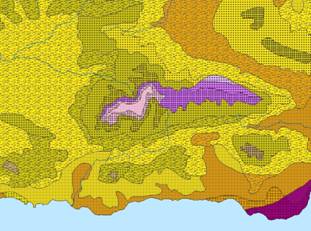

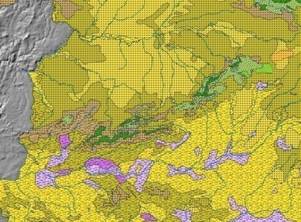

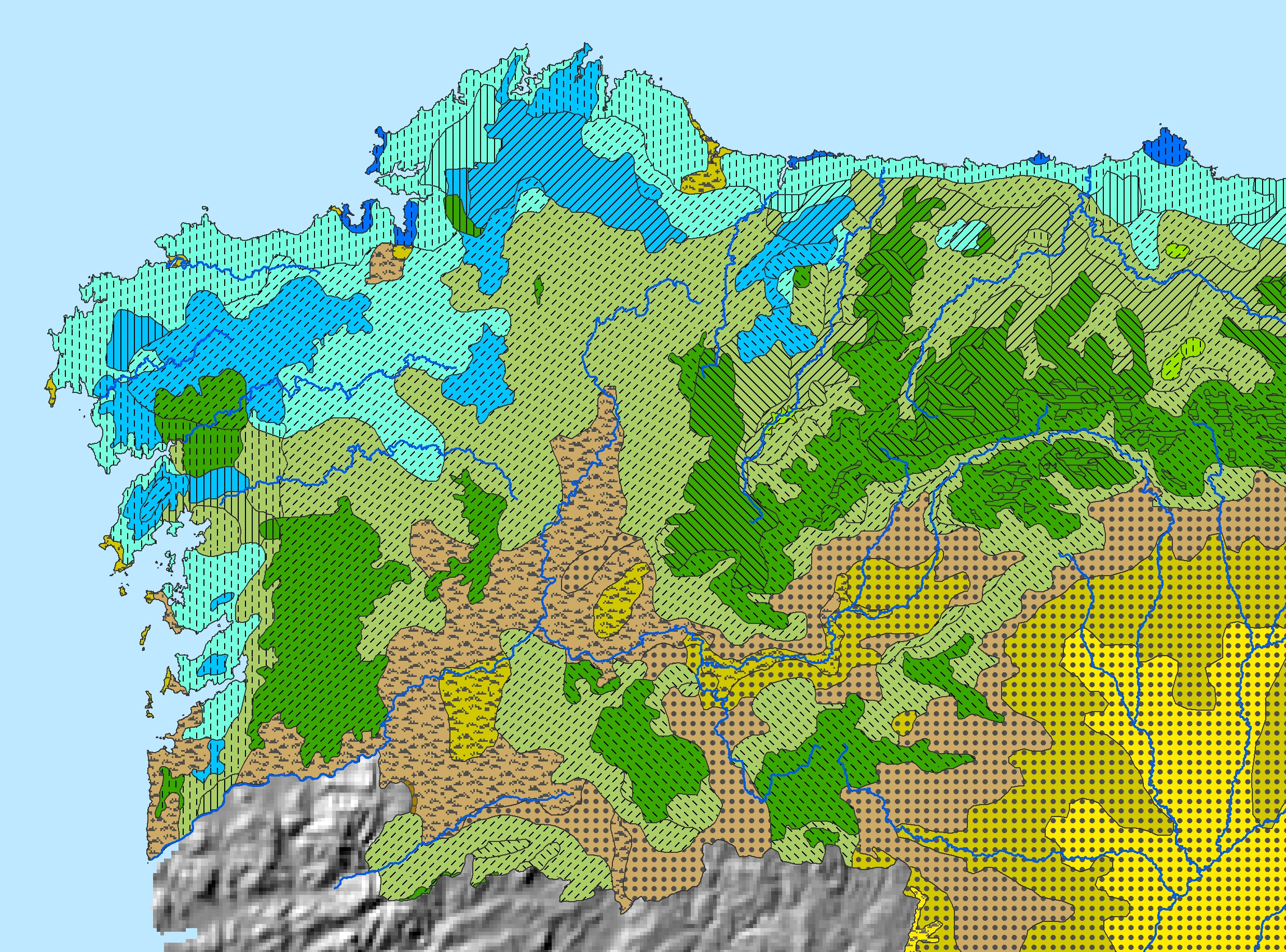

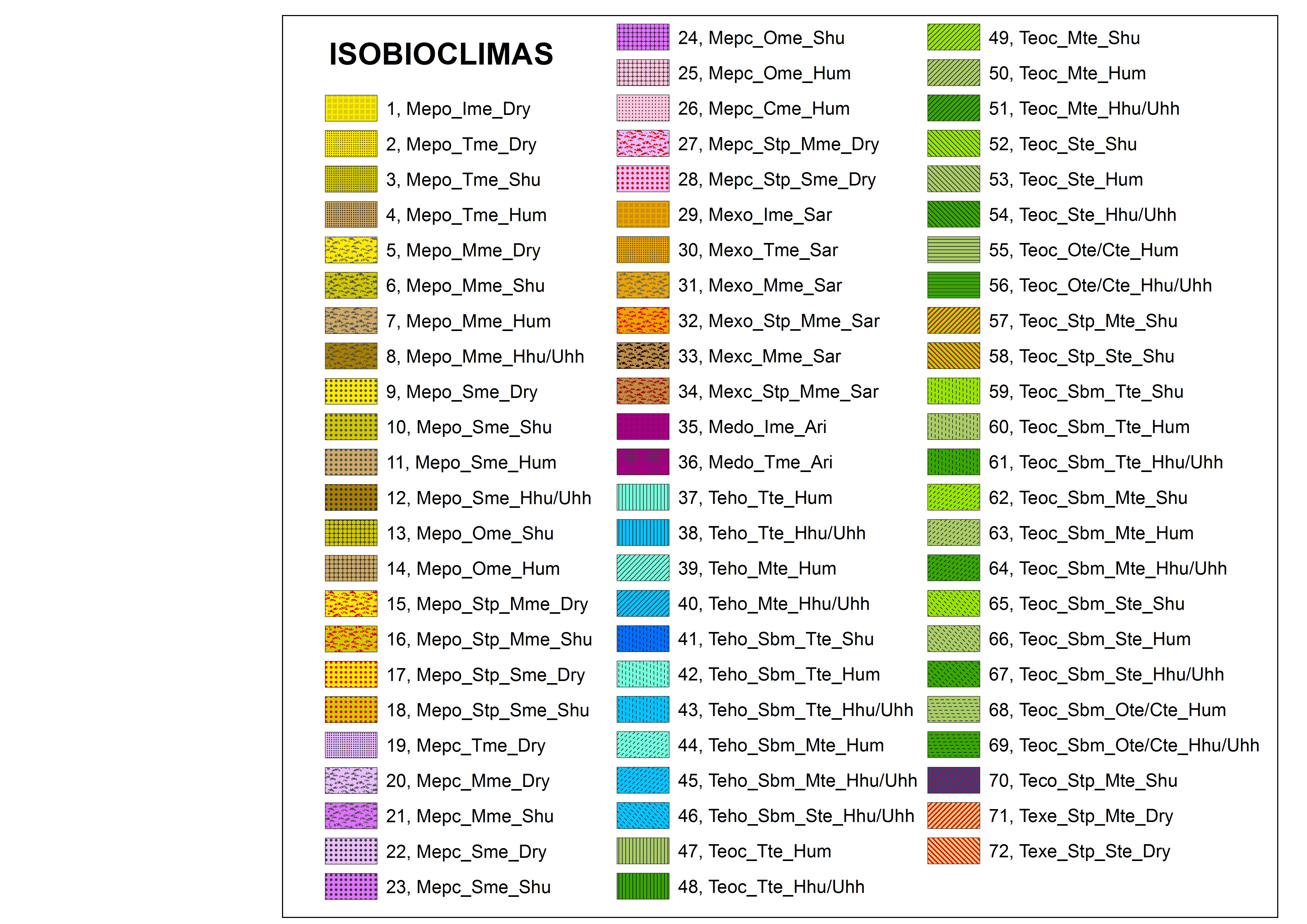

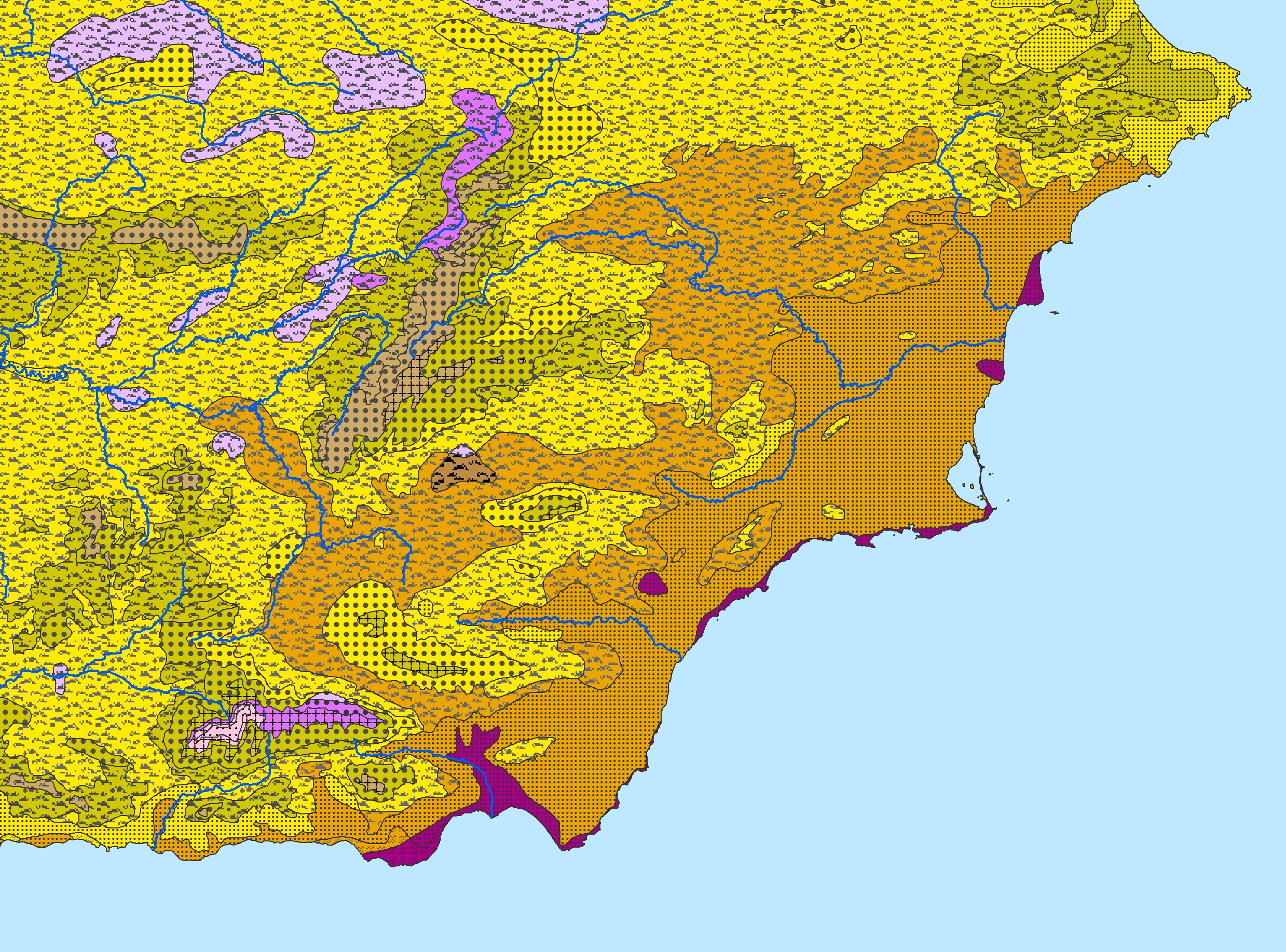

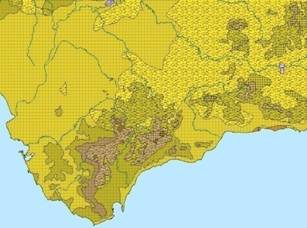

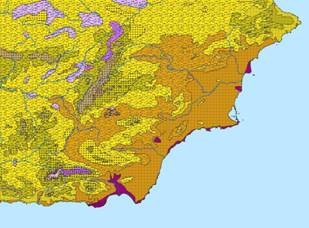

Mapa de los Isobioclimas con su leyenda, además de algunos mapas de detalle
correspondientes a las partes más complejas del Mapa de Isobioclimas. Después
se ańaden 3 tablas: 1) una, con los nombres completos y las siglas de los
Isobioclimas, numerados; 2) otra, con la extensión ocupada por cada
Isobioclima y su % en la Espańa Peninsular y Balear; y 3) la última, con los
Isobioclimas más y menos extensos del territorio. A continuación se expone la
diversidad bioclimática existente en la Espańa Peninsular y Balear,
seńalando, para cada Bioclima, con o sin Variante Bioclimática, todos sus
Isobioclimas. En
el apartado Discusión se comenta el Mapa de Isobioclimas, en general y por
regiones. Además se compara la diversidad bioclimática de Espańa con la del
Mundo. En
las Conclusiones se enumeran escuetamente los 23 resultados del trabajo. Palabras clave Diversidad
bioclimática, Fitotrones naturales, Macrobioclimas, Bioclimas,
Bioclimas-Variantes, Variante Esteparia, Variante Submediterránea, Piso
Bioclimático, Termotipo, Ombrotipo. ABSTRACT An
Isobioclimatic Map of Peninsular and Balearic Spain, with the distribution of
the 72 different bioclimatic situations -Isobioclimates or Natural
Phytotrons- found in that territory, is given. The Isobioclimates are the
basic bioclimatic units of the Professor Rivas-Martínez Global Bioclimatics
new classification. They point out, although not visible, the environmentally
distinct parts within a Bioclimate. The values distinguishing the
Isobioclimates are climatic and take into account data from weather stations,
as well as the topography and the orientation of the slopes. The scientific
interest to map the Isobioclimates is very broad. It is useful for Botany,
Zoology, Ecology and Climatology, but it can also be used for investigations
of other natural sciences, such as programs for the study and conservation of
biodiversity and of the hábitats, or for the climatic prediction for the
production of agricultural and forest resources. In the
Introduction, two important concepts in order to read and understand the
Isobioclimates map, are explained: a) what is an Isobioclimate; and b) how
Professor Rivas-Martínez´s Global Bioclimatics new classification is
structured, because our map is based in that classification. Then, the
historical process of drawing bioclimatic maps, as far as for the authors is
concerned, is outlined, from 1993 first publications of Prof.
Rivas-Martinez´s New Classification of the World, until 2011. This historical
review, with detail years and publications, serves to demonstrate the
opportunity to publish the Isobioclimatic map of Peninsular and Balearic
Spain. In Material
and Methods the production process of the Map is explained. The symbols and
colors used in preparing the map are displayed in two boards: they will help
in the reading and understanding of the map and of its units. The Results
are shown in three maps: one with the symbols identifying Macrobioclimates,
Bioclimatic Variants and Thermotypes; a second one with the colors
identifying the Bioclimates with their Ombrotypes; and the third one with the
Isobioclimates distribution and its legend. The more complex parts of this
map are detailed in small augmented maps. In three tables the following
information is given: the numbered list of the full names and acronyms of
every of the 72 Isobioclimates found in the territory; the area occupied by
each Isobioclimate and its % in the studied territory; and the Isobioclimates
more and less extensive in the Peninsular and Balear Spain. Next, the
bioclimatic diversity of the territory is commented, pointing out, for each
Bioclimate with or without Bioclimatic Variant, all its Isobioclimates. In paragraph
Discussion, the Isobioclimatic Map is commented, both as a whole and by
regions. Besides the Spanish climatic diversity is compared with that of the
World. The 23 results
of the work are concisely listed in the Conclusions. Keywords Bioclimatic
diversity, Natural Phytotrons, Macrobioclimates, Bioclimates,
Biolimates-Variants, Steparian Variant, Submediterranean Variant, Bioclimatic
Belt, Thermotype, Ombrotype. Este
artículo se puede citar: López Fernández, ML.; Marco, R.; Pińas, S.
y López, S. (2015).Mapa Isobioclimático de la Espańa Peninsular y
Balear. Documentos Aljibe on-line, vol. II, nş 4. 7 de octubre de
2015. Ciudad Real. Edita Sociedad Surcos. http://www.naturalezaenhispania.com. 1. INTRODUCCION El
Isobioclima (Rivas-Martínez, 2007) es un concepto que sintetiza los factores
climáticos, expresados como Índices, que operan en un área. Por eso, el
Isobioclima se nombra con el Macrobioclima, el Bioclima, la Variante
Bioclimática si la hubiera, y el Piso Bioclimático Termotipo y Ombrotipo-.
El Isobioclima es, en la Naturaleza, lo que en la investigación fisiológica
vegetal se conoce como FITOTRÓN (López, Pińas & López, 2009, pp. 128;
López, Marco et all., en prensa): un recinto con condiciones de fotoperiodo,
iluminación, temperatura y humedad controladas. Es decir, los límites de cada
Isobioclima, de cada fitotrón natural, vienen marcados por ciertos valores
umbrales latitudinales, térmicos y ómbricos, así como por la periodicidad de
los mismos. Por ejemplo, el Isobioclima Mepo
Sme Shu significa Macrobioclima Mediterráneo,
Bioclima Mediterráneo
Pluviestacional Oceánico, Termotipo Supramediterráneo, Ombrotipo Subhúmedo. El Macrobioclima
Mediterráneo es propio del intervalo latitudinal 23ş - 52ş N & S, en
lugares con aridez estival al menos bimestral tras el solsticio de verano; el
Bioclima Mediterráneo Pluviestacional
Oceánico ańade a esas condiciones, un Índice de Continentalidad (Ic)
menor o igual que 21, y un Índice Ombrotérmico (Io) mayor o igual a 2; el
Termotipo Supramediterráneo exige
un Índice de Termicidad Compensado (Itc)
mayor que 120 y menor o igual que 220; y el Ombrotipo Subhúmedo exige un Índice Ombrotérmico (Io) comprendido entre 3,6 6,0. Todas las áreas de la
superficie terrestre que presenten conjuntamente esos umbrales bioclimáticos
constituyen el Fitotrón Natural, o Isobioclima, Mediterráneo Pluviestacional Oceánico Supramediterráneo Subhúmedo.
Este fitotrón natural lo podemos encontrar tanto en el Hemisferio Norte como
en el Hemisferio Sur, y en los cinco continentes. De manera similar están
delimitados y definidos cada uno de los más de 350 Fitotrones Naturales, o
Isobioclimas, que operan en la superficie terrestre. Para determinar
cualquiera de esos más de 350 fitotrones, se puede acudir a la tabla 12,
páginas 74-75, de Ideas Básicas de Global
Bioclimatics, del Prof. Rivas-Martínez : Guía para reconocer y clasificar
las unidades bioclimáticas (López Fernández y López. F., 2008, pp. 3-188).
Por su interés, incluimos un link a
esa tabla Sinopsis Bioclimática de la Tierra. La
Global Bioclimatics (Rivas-Martínez,
1993, 1994, 1995, 2004, 2007) es una clasificación bioclimática jerárquica,
que se articula en tres niveles: 1) Macrobioclimas, 2) Bioclimas con y sin
Variantes Bioclimáticas, y 3) Pisos Bioclimáticos. (Ver Tabla 12: Sinopsis
Bioclimática de la Tierra, Tabla resumen, páginas 74-75, en López Fernández y
López. F., 2008. Link
a esa tabla). Cada uno de los esos tres niveles de la Clasificación
Bioclimática Mundial se puede reflejar en los correspondientes mapas
bioclimáticos. Se obtienen así mapas de la extensión y la distribución de
cada nivel bioclimático: Mapas de Macrobioclimas, Mapas de Bioclimas, Mapas
de Bioclimas con y sin Variante, Mapas de Termotipos, Mapas de Ombrotipos,
Mapas de Continentalidad. Realizando, con las herramientas de ArcGis, la
superposición de las capas de Bioclimas con y sin Variante, de Termotipos y
de Ombrotipos, se obtienen los Mapas de Isobioclimas = Mapas de los
Fitotrones Naturales existentes en un territorio. Resulta muy ilustrativo ver
la distribución de las unidades bioclimáticas de cada uno de esos niveles
sobre las tierras emergidas. Cualquiera de esos Mapas Bioclimáticos obtenidos
contribuye a explicar, en cierta medida, la distribución de la Biodiversidad
que observamos en la Tierra. Desde
nuestro Departamento de Biología Ambiental (que incluye Biología Vegetal,
Botánica, Ecología y Zoología) hemos realizado, participado, o seguido la
realización, de los siguientes mapas y cuestiones teóricas, que enunciamos
por orden cronológico (Para una información más detallada sobre los
antecedentes de la Clasificación Bioclimática de la tierra, sobre su
desarrollo y sobre los mapas bioclimáticos realizados hasta 2008, ver: López,
Pińas y López 2008a): Del
1993 al 1995, asistimos a la publicación de las Bases de, y de la propia
Clasificación Bioclimática de la Tierra (Bioclimatical
Classification System of the World), por S. Rivas-Martínez, en Folia Bot. Matritensis, números 10, 11
y 16. En 1997, Rivas-Martínez da a conocer su Bioclimatic Map of North America, editado por el Servicio de
Cartografía, University of León, Spain. En 1998, Rivas-Martínez publica, conjuntamente con G. Navarro, su Bioclimatic Map of Sudamerica,
igualmente editado por el Servicio de Cartografía, University of León, Spain. Ya en el ańo 2000, Rivas-Martínez, S., López, M. L. y Cantó, M. publican Bioclimatic Map of Australia, y Bioclimatic Map of Australia:
Thermoclimatics Belts, ambos editados por el Servicio de Cartografía,
University of León, Spain. En 2001 Rivas-Martínez realiza su Bioclimatic map of Europe. Bioclimates, también editado por el
Servicio de Cartografía, University of León, Spain. También en 2001, Rivas-Martínez, junto con A. Penas y T.E. Díaz, realizan su
Bioclimatic map of Europe.
Thermoclimates, editado por el Servicio de Cartografía, University of
León, Spain. Royo Esnal y López Fernández, con
Rivas-Martínez, en las XVIII Jornadas de Fitosociología, celebradas en 2001, en León, dan a conocer por
primera vez la Distribución de la
continentalidad en la Península Ibérica, Baleares, Canarias, Azores y
Madeira. Ese mismo ańo de 2001, también Royo Esnal y López Fernández, con Rivas-Martínez,
en VI Coloquio Internacional de
Botánica Pirenaico-Cantábrica. Barruera (Vall de Boí), Lérida, dan el mapa
con la Distribución de la continentalidad en la Espańa Eurosiberiana, 1Ş
aproximación. En 2002 (Rivas-Martínez & Rivas-Sáenz, 1996-2015), Rivas-Martínez perfila el
contenido de su Bioclimatical
Classification System of the World, que comienza a llamar Global Bioclimatics. También en 2002, Rivas-Martínez, Ogar, Rachkovskaja, López y otros dan a
conocer la primera aproximación al Mapa Bioclimático de Kazakhstán (Bioclimaticheskaja Karta Kazakhstaja),
que se presentó y discutió en la Conferencia con motivo de 70-letiiu
Instituta Botaniki i Fitointrodukcii (Conferencia 70 aniver. Inst. Bot. y de
Fitointroducción), de Alma-Ata, Kazakhstán. Y en ese mismo 2002, Rivas-Martínez, Penas y Díaz publican, en Itinera
Geobotanica, dos Bioclimatic Maps of
Portugal and Spain: 1 Bioclimates (and Variants); 2 - Thermoclimatic Belts. En
2003, Rivas-Martínez con López,
Amézketa, López, Aquerreta y Pińas presentan en la Conferencia Phytogeography of Northeast Asia: task for the 21 st
century. 2003.
Vladivostok (Russia), mapas de Macrobioclimates,
Bioclimates, Thermotypes, Ombrotypes and Continentality Maps of Far East
Russia. También
en 2003, el equipo Rivas-Martínez,
López Fernández, López F. y Amézqueta, presentaron en Vladivostok una
comparación de la Continentalidad en el Noreste de Asia y en Kazakhstán,
mediante Mapas de Continentalidad de ambas regiones. El mismo equipo, junto
con Pińas y Aquerreta, presentaron los Bioclimas del Noreste de Asia. Y, siguiendo con Asia, también en 2003, Amézketa y López dan a conocer
los "Bioclimas templados de Kazakhstán". Acercándonos a nuestro Continente y
Península, también en 2003, López,
Pińas y otros, publican, en Publicaciones
de Biología, Universidad de Navarra, Serie Botánica. Pamplona. 2003. Nş. 15.
pp. 53-63,
el primer Mapa bioclimático de Navarra. En 2004, Rivas-Martínez publica una versión actualizada a
27-08-2004, de su Global Bioclimatics
(Clasificación Bioclimática de la Tierra), accesible por internet: www.globalbioclimatics.org/book/bioc/bioc2.pdf También en 2004, el equipo leonés de Del Río y Penas, junto al equipo
navarro de Pińas, Royo y López, defienden en el V Encontro ALFA de Fitossociologia
(Simpósio Internacional FIP, 2004), Funchal, Madeira, un Mapa de Ombrotipos
de los Territorios Cantábricos (1Ş. Aproximación). En 2005, López, M. L. da a conocer en Uralsk, oeste de Kazakjstán,
la Bioclimatología Global, una exposición de la Global
Bioclimatics de Rivas-Martínez, que interesó mucho a los científicos
kazajos y rusos, participantes en el Congreso
Internacional en Jubileo de Centenario del Prof. Ivanov: Problemas ecológicos
y biodiversidad en el Precaspio Septentrional, Kazajstán. 2005. En este
Congreso se decidió trabajar en la Bioclimatología del Oeste de Kazakstán. También en 2005, López, Pińas, Aquerreta, Amézketa y López publican
"Mapa Bioclimático -2Ş aproximación-, Mapa Ombrotípico -1Ş
aproximación-, y Diversidad Bioclimática de Navarra", en Publicaciones
de Biología de la Universidad de Navarra, Serie Botánica, 16 (2005): 87-97. En 2006, en el IV Congreso Espańol de Biogeografía, celebrado en
Ávila, López, Pińas y López dan a conocer en tres mapas, la distribución de:
1) los Macrobioclimas; 2) los Bioclimas; y 3) los Bioclimas y sus
Variantes Bioclimáticas, en la Espańa Peninsular y Balear. También en 2006, Pińas, López y López dan a conocer, en el VI Encontro ALFA
de Fitossociologia: Biodiversidade, Vegetaçăo e Instrumentos de Conservaçăo.
Universidade dos Açores, Angra do Heroísmo, un Mapa de distribución de
Termotipos y otro Mapa de Distribución conjunta de Bioclimas-Variantes con
Termotipos, los dos de la Espańa Peninsular y Balear: en el mapa de la
distribución conjunta de Bioclimas-Variantes y Termotipos, el número de
diferentes situaciones bioclimáticas resultante fue de 39. Y todavía en 2006, Pińas, Royo, y López publican en el Bull. Soc. Hist. Naturelle de Toulouse et Midi-Pyrénées, un Mapa de Ombrotipos del nordeste peninsular (Pirineos -
Ebro, 1Ş aproximación). En 2007 se presentó y defendió, en la Universidad de Navarra, la
tesis doctoral de Pińas, S., dirigida por M. L. López, Bioclimatología de la Espańa Peninsular y Balear, y su Cartografía. Pero también en 2007, López y López, en la Conferencia: Междынародной
Наычной
Конференции
"Растилельных
Мир у его
Охрана" (Conferencia Científica Internacional El
Mundo vegetal y su defensa), celebrada en Almata, 2007 (Kazakhstán),
hacen un estudio bioclimático completo del Oeste de Kazakjstán, con mapas de
distribución de Bioclimas, Estepicidad, Bioclimas-Variantes, Termotipos
Ombrotipos, Continentalidad e Isobioclimas. (En prensa) Y todavía en 2007, Pińas, López y López, en la 3rd. Biennal Conference of IBS,
2007, celebrada en Tenerife, dan a conocer sus: Ombrotypic map of the Peninsular and Balear Spain, and the Map of
joined distribution of Bioclimates-Variants and Ombrotypes: en este
último mapa, el número de diferentes situaciones bioclimáticas resultante fue
de 30. En 2008 hay una aportación teórica de López y López, que recoge,
analiza y facilita la comprensión del Global Bioclimatics de
Rivas-Martínez, a la vez da ejemplos prácticos para clasificar
bioclimáticamente cualquier estación meteorológica termo-pluviométrica. También en 2008, el equipo López, López y Pińas, en varios artículos (López,
Pińas & López; Pińas, López & López), publican los mapas de
Macrobioclimas, Bioclimas, Bioclimas-Variantes, Termotipos y Ombrotipos de la
Espańa Peninsular y Balear, algunos de los cuales se habían presentado y
discutido en congresos internacionales y nacionales, pero sin llegar a
publicarse. Y todavía en 2008, en el V Congreso Espańol de Biogeografía, celebrado en
Málaga, se presentaron dos trabajos: -1), uno de Pińas, López y López, un estudio bioclimático y
cartográfico de la región andaluza, con Mapas de Bioclimas, Continentalidad,
Termotipos y Ombrotipos; y -2), otro de López, Pińas y López, titulado
Isobioclimas de la provincia de Málaga y su cartografía, en el que se realiza un estudio bioclimático y
cartográfico completo de la provincia de Málaga con Mapas de Bioclimas,
Termotipos, Ombrotipos e Isobioclimas. Ambos trabajos fueron posteriormente
publicados en 2009, en Biogeografía Scientia Biodiversitatis
(Actas del V Congreso Espańol de Biogeografía. Málaga 2008). En 2009, en la 4rd. Biennal Conference of IBS, celebrada en Mérida,
México -A Bioclimatic & Cartographic Formulation of Climate for
Biogeography-, López y López presentaron, en un Poster, con Pińas, S: A
Bioclimatic & Cartographic Formulation of Climate for Biogeography. Los
autores muestran las posibilidades cartográficas de la Global Bioclimatics (Worldwide Bioclimatic Classification System)
de Rivas-Martínez, con mapas de Macrobioclimas, de Bioclimas, de Termotipos,
de Ombrotipos, de Continentalidad, ya presentados en otros congresos, y con
una primera aproximación al Mapa de Isobioclimas de la Espańa Peninsular y
Balear. El número de Isobioclimas, o Fitotrones Naturales, resultante
superaba los setenta. En 2010, después del V Congreso de Biogeografía de Málaga, un equipo
formado por investigadores de las universidades de Navarra y Málaga (Real, López, Estrada,
Márquez, & López), y de los
Institutos de Estudios Manchegos y de Recursos Cinegéticos de Ciudad Real,
abordaron: El uso de variables bioclimáticas para explicar la distribución
de especies animales, que se presentó como comunicación oral, con el soporte
de un Power-Point, en el VI Congreso Espańol de Biogeografía de Alicante.
Allí se demostró la utilidad de los Mapas Bioclimáticos para explicar, no
sólo la distribución de las comunidades y especies vegetales, sino también,
parcialmente, el área de distribución de las especies animales. Y, posteriormente, en 2011, en Creta, con ocasión de la
5th. International Conference of the International Biogeography Society, un
equipo de profesores de las universidades de Navarra y de Málaga, presentó
varios trabajos con apoyo de la cartografía bioclimática: -1) uno, de López,
Real, Márquez, Estrada & López, sobre la repercusión del cambio
climático, para los ańos 2040, 2070, 2090 y 2100, según las previsiones más
aceptadas mundialmente, en la distribución de Macrobioclimas, Bioclimas,
Termotipos y Ombrotipos, en la Espańa Peninsular: es decir, se demostró la
posibilidad y la utilidad de los distintos mapas bioclimáticos para reflejar
con ellos, gráficamente, las repercusiones del cambio climático; -2) otro, de
Estrada, López, Márquez, López & Real, sobre el uso de variables
bioclimáticas para predecir la distribución de especies animales; y -3) uno
último, de López, Serra & López, sobre Bioclimatic Paterns for Plants:
Does the Scale Mind? Very Local Endemics and Widely Distributed Species, en
el que se aborda la superposición, en ArcView, de mapas de distribución de
variables bioclimáticas con mapas de distribución de las especies vegetales. Después
de este repaso a la elaboración de mapas bioclimáticos, en la que han
participado miembros del departamento de Biología Vegetal-Botánica de la
Universidad de Navarra, junto a otros investigadores, se puede deducir que
falta la publicación de los Isobioclimas de la Espańa Peninsular y Balear. Es
lo que nos proponemos en este artículo, contando con los shapefiles
elaborados con motivo de la tesis doctoral de S. Pińas (2007) y utilizados
como material de partida (Pińas, López y López, 2008) en la publicación de
los Mapas de Macrobioclimas, Bioclimas y Variantes (López Pińas y López,
2008b), del Mapa de Termotipos (Pińas, López y López, 2008a) y del Mapa de
Ombrotipos (Pińas, López y López, 2008b), de la Espańa Peninsular y Balear.
Ese Mapa de Isobioclimas no ha sido publicado todavía, porque la limitación y
el alto precio de su publicación en papel lo desaconsejaban. Sin embargo, la
publicación digital del mapa, y la posibilidad de establecer links a archivos
de alta calidad, facilitan dar a conocer la distribución de los Isobioclimas.
Como el mapa está hecho a escala peninsular, es posible que, en posteriores
estudios de detalle, aparezcan correcciones en algunos lugares. No obstante,
nos parece que es bueno contar con una visión general, precisamente para
facilitar esos estudios de detalle. 2. MATERIAL Y METODO Se ha
contado con los archivos shapefile de Macrobioclimas, Bioclimas,
Bioclimas-Variantes, Termotipos y Ombrotipos de la Espańa Peninsular y
Balear, elaborados con motivo de la tesis doctoral de S. Pińas (2007) y
usados por el equipo López, M. L., López, M. S. y Pińas, S. en la publicación
de varios mapas bioclimáticos, en 2008. Para dicha tesis se contó, de
partida, con la información bioclimática de 6.111 estaciones meteorológicas,
facilitada por el Centro de Investigaciones Fitosociológicas (CIF), dirigido
por el profesor Rivas-Martínez, a quien agradecemos vivamente, desde
aquí, su aportación. De ese conjunto
de estaciones, se seleccionaron y utilizaron sólo 4.305 estaciones. La capa de
información -shapefile- de Isobioclimas, realizada con motivo de la tesis
doctoral de Pińas (2007), pero todavía no publicada, se ha procesado para
obtener más información. Se han revisado las manchas de Isobioclimas para
eliminar algunos pequeńos errores de digitalización. La información
geográfica se ha proyectado desde el sistema de coordenadas UTM European
Datum 1950 Huso 30 N al sistema de coordenadas vigente UTM ETRS 89 Huso 30 N.
La capa de información se ha exportado a formato geodatabase para comprobar y
corregir algunos pequeńos errores de topología. Con las herramientas de
geoprocesamiento de ArcGis Desktop se han realizado una
"disolución" para obtener los Isobioclimas agrupados, de manera que
cada Isobioclima sea una única entidad, aunque se represente en múltiples
manchas. En la
tabla de atributos del Shapefile Isobioclimas se han insertado columnas
para informar independientemente del Bioclima, de la Variante, del Termotipo
y del Ombrotipo correspondientes a cada Isobioclima, y así tener, en una
única capa, toda la información disponible. Utilizando la herramienta de
disolución, a partir de esa capa se pueden obtener otras con las diferentes
combinaciones de dos en dos elementos, por ejemplo, de Bioclima con
Ombrotipo, o de Termotipo con Variante. Como
cartografía de fondo se han utilizado los modelos digitales MDT del terreno
de malla de 200 m, provenientes de IGNŤŠ Instituto Geográfico Nacional de
Espańať. Estos archivos han sido procesados mediante la herramienta
"hillshade" de la caja de herramientas de Análisis Espacial de
ArcGis 10.2, para obtener un modelo digital sombreado con apariencia de
relieve real. Para
los mapas generales se han utilizado: como fondo, el ráster de solana y
umbría (hillshade) de la Península Ibérica y Sur de Francia; y para los ríos,
la capa de ríos del IGN de la que se han representado solo los ríos de más de
300 km de longitud. Para
los mapas de localización se han utilizado los archivos de ejemplo de ArcGis
de continentes del mundo. Representación de los Isobioclimas en
el Mapa Para
representar los distintos Isobioclimas han sido necesarios tramas y colores.
Y es que, como la Clasificación Bioclimática de la Tierra, que seguimos en
este trabajo, es jerárquica y consta de 3 niveles sucesivos, a saber: Macrobioclimas,
Bioclimas con o sin Variantes Bioclimáticas, y Piso Bioclimático -compuesto
por un Termotipo y un Ombrotipo-, para representar cada Isobioclima en los
polígonos del mapa, necesitamos transmitir 5 tipos diferentes de información,
referidos a: Macrobioclima, Bioclima, Variante, Termotipo y Ombrotipo- . Mediante
tramas transmitimos conjuntamente
la información referente a Macrobioclimas, Variantes Bioclimáticas y
Termotipos; y mediante colores, la
referente a Bioclimas y Ombrotipos. TRAMAS: 1.
El tipo de trama, figuras o líneas, indica
inmediatamente los Macrobioclimas
Mediterráneo y Templado, respectivamente. 2.
El color, o alguna peculiaridad, de la trama,
indican la ausencia o la presencia de Variable
Bioclimática: trama negra, Bioclimas Variante Normal; trama roja,
Bioclimas con Variante Esteparia; y líneas negras interrumpidas, Bioclimas
Templados con Variante Submediterránea. 3.
Distintas figuras de las tramas, o distintas
direcciones de las líneas, distinguen los Termotipos. COLORES: Tenemos
un total de 9 Bioclimas, con 4, 3
ó 1 Ombrotipo cada Bioclima: en
conjunto, 18 unidades Bioclima-Ombrotipo. Necesitamos, por tanto, una paleta
con 18 colores, que hemos procurado elegir entre los llamados cálidos, para
los Bioclimas Mediterráneos, y entre los llamados fríos, para los Bioclimas
Templados. También hemos asignado una misma gama de colores para los
Ombrotipos de un mismo Bioclima. Nota: Representamos
conjuntamente los Termotipos Oro- y Criorotemplado, así como los Ombrotipos
Hiper- y Ultrahiperhúmedo, porque esos Termotipos y Ombrotipos extremos
ocupan áreas muy pequeńas, imposibles de cartografiar aisladamente, a nuestra
escala. A
continuación damos la relación de simbología, tramas y colores por separado,
utilizados en el mapa: Tramas:
para Macrobioclima, Variante Bioclimática y Termotipo, conjuntamente:
Colores: para
Bioclima y Ombrotipo, conjuntamente:
Conocimiento de las áreas de cada Isobioclima El
programa ArcView nos permite conocer la superficie ocupada por cada
Isobioclima y su % sobre la totalidad del territorio cartografiado.
Aprovecharemos esta facilidad para recoger en tablas esos importantes datos
cuantitativos. Uso de los links La
publicación digital nos permite, además de incluir figuras con los mapas
realizados, establecer, a través de links, conexiones
con archivos en los que las mismas figuras pueden ampliarse notablemente,
debido a su mayor calidad. Seńalaremos con un link
el punto que nos conecta a los archivos de gran calidad. 3. RESULTADOS Vamos
a exponer los resultados obtenidos en los siguientes cuatro apartados: 3.1.
Dos mapas previos representando conjuntamente: uno las tramas indicadoras de
Macrobioclimas-Variantes-Termotipos; y el otro, con los colores indicativos
de Bioclimas-Ombrotipos 3.2.
Mapa de Isobioclimas de la Espańa Peninsular y Balear, y algunos de sus
detalles. 3.3.Tablas
con los datos cuantitativos de los Isobioclimas y sus extensiones
territoriales 3.4.
Diversidad Bioclimática de la Espańa Peninsular y Balear 3.1. Dos mapas previos, uno de
Macrobioclimas-Variantes-Termotipos y otro de Bioclimas-Ombrotipos. Se muestran en las figuras 1 y 2. Suponen un
desglose del Mapa de Isobioclimas y
pueden servir para mejor interpretar, y para hacer diferentes lecturas, de
ese complejo mapa. Figura 1. Mapa conjunto
de Macrobioclimas, Variantes y Termotipos, con su leyenda, Link
a mapa ampliable y link a
su leyenda.
Figura 2.
Mapa conjunto de Bioclimas y Ombrotipos, con su leyenda. Link a mapa
ampliable y link
a su leyenda.
3.2. Mapa de Isobioclimas y algunos de
sus detalles Los
resultados obtenidos se muestran en los mapas de las figuras 3-8, cada una de
las cuales va acompańada del correspondiente link, al que se accede pinchando sobre el propio mapa. En
la figura 3 se muestra el Mapa de Isobioclimas de la Espańa Peninsular y
Balear, que hemos realizado, con su leyenda. Pinchando tanto en el mapa, como
en la leyenda, se accede a imágenes ampliables de los mismos. Figura 3. Mapa de
Isobioclimas de la Espańa Peninsular y Balear (Link a
mapa de calidad) y su leyenda (Link
a leyenda de calidad). Con el fin de facilitar la consulta de
la distribución de los Isobioclimas en las zonas geográficas de cierta
complejidad bioclimática, en las figuras 4 a 8 ofrecemos mapas de detalle: Figura 4. Isobioclimas
del Nord-Oeste Peninsular. Link a primera foto y Link b segunda foto.
Figura 5. Isobioclimas
del Pirineo, Cataluńa, y de la Depresión del Ebro. Link
a primera
foto y Link
b segunda foto.
Figura 6. Isobioclimas
de los Sistemas Ibérico y Central. Link a primera foto y
Link b segunda foto.
Figura 7. Isobioclimas
las Serranías Occidentales Penibéticas y Sur-Este Peninsular. Link
a primera foto y Link b segunda foto.
Figura 8. Isobioclimas
Continentales Peninsulares, y en Sierra Nevada. Link a primera
foto y Link
b segunda foto.
3.3. Tablas con los Isobioclimas y sus
extensiones territoriales En
la siguiente tabla (Figura 9) se enumeran los 72 Isobioclimas por su número y
sigla, que en las columnas siguientes se desglosan en Macrobioclima,
Bioclima, Variante (Normal, Esteparia o Submediterránea), Termotipo y
Ombrotipo. Figura 9. Relación
numerada de Isobioclimas por siglas, desglosados por Macrobioclima, Bioclima
y Variante (Normal, Esteparia o Submediterránea), y Piso
Bioclimático:Termotipo y Ombrotipo.
Resumiendo el Mapa de Isobioclimas de
la Espańa Peninsular y Balear a cifras, obtenemos la siguiente tabla de superficie ocupada por
cada Isobioclima, y su porcentaje sobre el total (Ver figura 10): Figura 10. Relación de área ocupada por cada
Isobioclima, y su % sobre el total. Con fondo naranja, Isobioclimas de mayor
extensión; con fondo verde, de menor extensión.
De
los 72 Isobioclimas, el más extenso es el Mediterráneo Pluviestacional
Oceánico Mesomediterráneo Seco (id: 5, Mepo_Mme_Dry), con casi el 26 % de la
superficie muestreada. Y el menos extenso es el Templado Oceánico Oro-Criorotemplado Húmedo (id: 55,
Teoc_Ote/Cte_Hum) con el 0,0032 % de la superficie. En las tablas de la
figura 11 se recogen los tres Isobioclimas más extensos en la zona de
estudio, y los tres menos extensos Figura 11. Isobioclimas más, y menos, extensos, en la
Espańa Peninsular y Balear.
3.4. Diversidad Bioclimática de la
Espańa Peninsular y Balear. Para
poner de manifiesto toda la Diversidad Bioclimática de la Espańa Peninsular y
Balear, sus 72 Isobioclimas, hemos construido 16 tablas, una por cada unidad
de Bioclima-Variante, poniendo en las filas los Termotipos y en las columnas,
los Ombrotipos, de los Isobioclimas de cada Bioclima-Variante. Las 16 tablas
aparecen en la figura 12: Figura 12. Isobioclimas de la Espańa Peninsular y
Balear, agrupados por Bioclimas-Variantes.
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
